Dve steny s rovnakou U-hodnotou. Jedna prehrieva, druhá nie

Zateplenie riešilo zimu. Leto ste nikdy nepočítali

Keď ste stavali alebo zatepľovali, energetik vám ukázal U-hodnotu — koľko wattov prejde metrom štvorcovým steny pri rozdiele jedného stupňa. Čím nižšie číslo, tým lepšie. Norma STN 73 0540-2 vám povedala, aké číslo musíte dosiahnuť, a vy ste ho dosiahli.

Lenže U-hodnota je výpočet v ustálenom stave. Predpokladá, že vonku je stále mínus dvanásť a vnútri stále dvadsať. Za takých podmienok teplo tečie plynulo jedným smerom a U-hodnota presne popíše, koľko ho utečie.

To je zima. Presne tak sa zima správa.

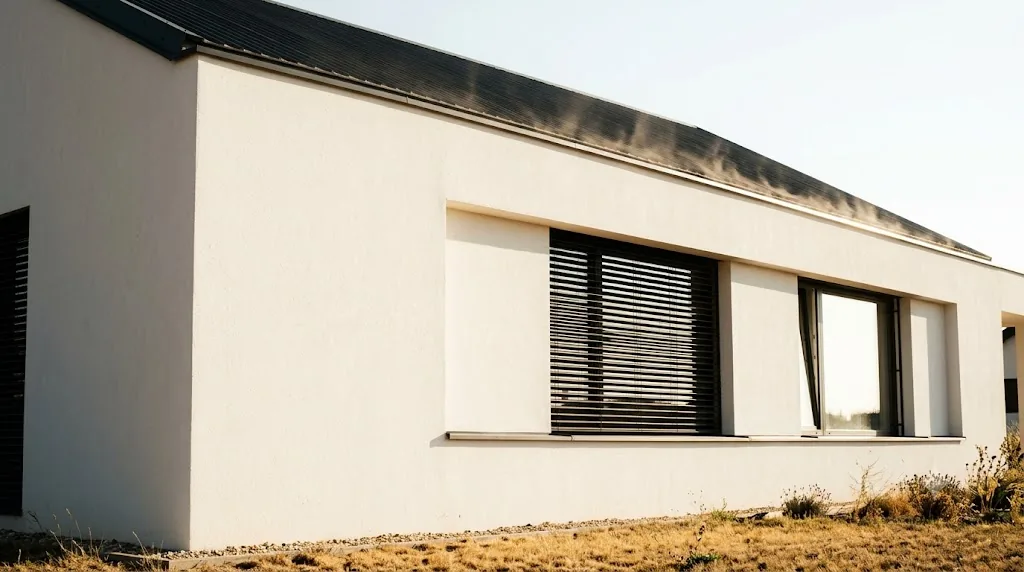

Leto sa tak nespráva ani náhodou. Cez deň má fasáda na juhozápade 55 stupňov, o polnoci pätnásť. Teplota kmitá, mení smer, tepelný tok sa počas dňa obráti. U-hodnota o tomto pohybe nepovie nič — je to fotka, a vy potrebujete film. Ak ste pri návrhu riešili len ju, o letnom správaní svojho domu ste nevedeli nič. To číslo ste jednoducho nikdy nevideli.

Fázový posun a teplotný útlm — dve čísla, ktoré U-hodnota nepovie

Dynamické správanie steny popisujú dve veličiny.

Fázový posun (φ) hovorí, o koľko hodín sa teplotná špička oneskorí, kým prejde konštrukciou. Slnko rozpáli fasádu o štrnástej. Pri posune 4 hodiny dorazí teplo do interiéru o šiestej večer — keď je vonku ešte 34 stupňov a vetrať sa nedá. Pri posune 11 hodín dorazí o jednej v noci, keď už vonku ochladlo na 18 a vy máte otvorené okná.

Teplotný útlm (f) hovorí, koľko z kmitania vôbec prejde — pomer amplitúdy na vnútornom povrchu k vonkajšej. Hodnota 0,9 znamená, že stena horúčavu takmer nezastaví. Hodnota 0,2, že ju z veľkej časti prehltla. Čím bližšie k nule, tým lepšie.

Cieľ je φ aspoň 10 hodín a f najviac 0,30. Nie je to estetika — je to podmienka toho, aby nočné vetranie vôbec fungovalo. Inak sa horúčava dostane dnu presne v čase, keď ju nemáte čím odviesť.

Akumulácia v zime nie je to isté, čo fázový posun v lete

Toto býva najčastejšie nedorozumenie, a stojí za ním jeden fyzikálny detail.

Akumulácia (tepelná kapacita) je o tom, koľko tepla materiál pojme. V zime vám akumulačná hmota vyrovnáva výkyvy vykurovania — kachle vyhasnú, stena hreje ďalej. Prevláda jeden dominantný smer toku tepla a hmota funguje ako zásobník.

Fázový posun je o tom, ako rýchlo sa teplotná vlna materiálom šíri. Nezávisí len od hmoty a kapacity, ale aj od tepelnej vodivosti — a to v obrátenom garde. Čím lepšie materiál vedie teplo, tým rýchlejšie vlna prejde, aj keď je hmoty veľa.

Preto samotná hmota problém nerieši. Železobetónová stena hrubá 20 cm má poriadnu hmotnosť — a posun len 5,8 hodiny. Plná pálená tehla rovnakej hrúbky 6,3 hodiny. Naopak drevovláknitá doska váži necelú desatinu toho, čo tehla, a má posun 10,5 hodiny. Rozhoduje kombinácia: nízka vodivosť, slušná hustota a vysoká merná kapacita naraz.

Ako sa to počíta: STN EN ISO 13786 a 24-hodinová perióda

Fázový posun a útlm sa nepočítajú od oka. Metodiku popisuje norma STN EN ISO 13786 — dynamické tepelné charakteristiky stavebných dielcov.

Princíp: predpokladá sa, že vonkajšia teplota kmitá sínusovo s periódou 24 hodín — čo pre letný denný cyklus sedí veľmi dobre. Pre každú vrstvu sa zostaví prenosová matica popisujúca, ako sa cez ňu prenesie teplotné aj tokové kmitanie. Vstupujú do nej tri vlastnosti materiálu: tepelná vodivosť λ, objemová hmotnosť ρ a merná tepelná kapacita c.

Kľúčová veličina je hĺbka prieniku δ = √(λ·T / π·ρ·c) — ako hlboko vlna počas periódy prenikne. Pomer hrúbky vrstvy k tejto hĺbke rozhoduje o všetkom ostatnom.

Matice sa vynásobia od interiéru k exteriéru, pridajú sa odpory pri prestupe na povrchoch (Rsi = 0,13 a Rse = 0,04 m²K/W) a z výsledku sa odčíta periodická transmitancia. Jej absolútna hodnota dá útlm, argument fázový posun.

Dve veci stoja za zapamätanie:

• Na poradí vrstiev záleží. Tá istá izolácia zvnútra a zvonku dá iný výsledok. Kapacitná vrstva je najúčinnejšia na vonkajšej strane skladby.
• Perióda je 24 hodín. Norma popisuje denný cyklus, nie viacdňovú vlnu horúčav. Pri päťdňovej tropickej epizóde sa dom nabíja aj tak — fázový posun vám kupuje čas, nie imunitu.

Výsledok je teda orientačný ukazovateľ, nie záruka. Ale je to jediný ukazovateľ, ktorý o letnom správaní steny vôbec niečo hovorí.

Tri steny, tri certifikáty — a tri úplne rôzne augusty

Porovnajme tri obvodové steny, s ktorými sa na Slovensku stretnete najčastejšie. Vrstvy od interiéru k exteriéru.

A — murovaná, zateplená (46,2 cm): vápennocementová omietka 5 mm + pórobetón YTONG 300 mm + ETICS s minerálnou vlnou 157 mm.

B — konopná (43,0 cm): hlinená omietka 15 mm + konopný betón 400 mm + vápenná omietka 15 mm.

C — montovaný dom na kľúč (34,7 cm): Fermacell 15 mm + predstena s minerálnou vlnou 40 mm + vzduchotesná fólia + nosný rám s minerálnou vlnou 120 mm + Fermacell 15 mm + termofasáda zo sivého polystyrénu 157 mm.

Pozrite sa najprv na stĺpec U. Vyhráva skladba C, a to o poriadny kus — 0,125 W/m²K pri najmenšej hrúbke z trojice. V certifikáte je to jasný víťaz a presne to vám na obchodnom stretnutí ukážu. Konopná stena je v tomto stĺpci posledná.

Teraz sa pozrite na φ. Poradie sa otočí naruby. Skladba C má posun 7,9 hodiny — jediná z trojice nesplní cieľ 10 hodín. Poludňajšia špička dorazí do interiéru okolo desiatej večer a prejde jej takmer štvrtina. Skladba B ju pustí dnu po dvadsiatich šiestich hodinách a v podobe 1,2 %.

A murovaná skladba prekvapí. Pórobetón má dosť hmoty na to, aby 150 mm minerálnej vlny leto nepokazilo: 15 hodín posunu a útlm pod osem percent. Kto vám povie, že murovaný dom sa musí prehrievať, číslo si nepozrel.

Skutočný problém je skladba C — najlepší papier, najhorší august.

Kde presne to skladba C stráca

Chyba nie je v drevostavbe ako takej, ale v tom, že celá skladba obsahuje takmer nulovú hmotu: dve sádrovláknité dosky, minerálna vlna a sivý polystyrén s hustotou okolo 17 kg/m³. Tepelný odpor výborný, tepelná zotrvačnosť takmer žiadna.

A tu je najpraktickejšie číslo celého článku. Nahraďte v skladbe C sivý polystyrén drevovláknitou doskou rovnakej hrúbky — jedna vrstva, nič iné:

• U sa zhorší z 0,125 na 0,145 W/m²K (stále najlepšie z trojice)
• fázový posun stúpne zo 7,9 na 13,9 hodiny
• útlm klesne z 0,239 na 0,097

Za pätnásť tisícin W/m²K v certifikáte dostanete šesť hodín posunu a dvaapolkrát lepší útlm.

Presne takéto porovnanie robím pri návrhu najčastejšie vtedy, keď sa rozpočet začne krátiť. Výmena drevovláknitej dosky za lacnejšiu izoláciu vyzerá v tabuľke nevinne — U sedí, norma sedí, ušetríte. Kým človeku neukážete, čo to spraví s posunom. Vtedy sa rozhodnutie zvyčajne zmení samo.

Poznámka k výpočtu: drevené stĺpiky rámu sú v modeli započítané ako homogénna vrstva izolácie, fólia do dynamiky nevstupuje. Sivý polystyrén (λ 0,032 · ρ 17 · c 1450) a Fermacell (λ 0,32 · ρ 1150 · c 1100) nie sú v základnej tabuľke kalkulačky — zadáte ich cez funkciu „Pridať vlastný materiál“.

Prečo prírodné materiály vyhrávajú a čo za to konopný betón pýta

Porovnanie samostatnej vrstvy hrubej 20 cm ukazuje poradie veľmi jasne:

Všimnite si spodné tri riadky: konopné vlákno, minerálna vlna a EPS majú prakticky totožnú U-hodnotu okolo 0,18–0,19. V zime robia to isté, v lete sú všetky tri slabé. Dôvod je v hustote a mernej kapacite — EPS má hustotu okolo 20 kg/m³, drevovláknitá doska osemnásobne vyššiu, a k tomu kapacitu 2100 J/kg·K oproti 1450. Vlna sa v nej jednoducho brodí.

Konopný betón je v tabuľke prvý — a treba dodať aj druhú polovicu vety. Jeho U-hodnota pri 20 cm je 0,33, takmer dvojnásobná oproti izoláciám. Nie je to izolant v zmysle, v akom je izolantom drevovlákno, ale nosno-izolačná hmota. V praxi to znamená stavať hrubšie — preto sme v porovnaní použili 400 mm. Za tú hrúbku ale dostanete jednu vrstvu namiesto šiestich, difúzne otvorenú stenu a letné správanie, ktoré nemusíte dorovnávať tienením.

Rozhodnutie znie takto: ak potrebujete najlepšie U na najmenšej hrúbke, konopný betón nie je vaša voľba — pozrite sa na skladbu C. Ak vám záleží na letnej pohode a máte kde ubrať pár centimetrov z pôdorysu, je to jeden z mála materiálov, ktoré obe úlohy zvládnu naraz.

Ako si to overíte za päť minút

Nemusíte kupovať softvér ani volať energetika:

1. Vypíšte si skladbu steny alebo strechy od interiéru k exteriéru, aj s hrúbkami. Nájdete ju v technickej správe projektu alebo vo výkrese detailu.
2. Otvorte kalkulačku — fázový posun a teplotný útlm — a v záložke Skladba steny zadajte vrstvy v tomto poradí.
3. Prečítajte si φ a f. Cieľ: φ aspoň 10 hodín, f najviac 0,30. Graf za 48 hodín ukáže, kedy vlna dorazí.
4. Ak nevyhoviete, skúšajte varianty. Najúčinnejší zásah býva vymeniť vonkajšiu vrstvu za kapacitnú. Záložka Koľko cm potrebujem povie hrúbku pre zvolený posun.

Koľko treba na 10 hodín posunu pri samostatnej vrstve: konopný betón 18 cm, drevovláknitá doska 20 cm, YTONG 28 cm, slama 32 cm, fúkaná celulóza 34 cm, minerálna vlna 57 cm, EPS 64 cm.

Posledné dve čísla nie sú preklep. Polystyrénom sa k letnej pohode neprepracujete.

Čo si z toho odniesť

U-hodnota je dobrá odpoveď na zlú otázku, keď rieši leto. Popisuje ustálený stav, a letné prehrievanie ustálený stav nie je. Skladba C to ukazuje najlepšie: najlepší certifikát z trojice a jediná, ktorá nesplní cieľ 10 hodín.

Ak pripravujete projekt alebo si pýtate cenovú ponuku, žiadajte k U-hodnote ešte dve čísla: fázový posun a teplotný útlm.

A ak dnes večer prídete domov do horúcej spálne: zadajte svoju skladbu do kalkulačky a pozrite sa, o koľkej vaša stena tú horúčavu pustila dnu. To číslo väčšinou sedí presne s tým, čo cítite.
